结构形式及原理

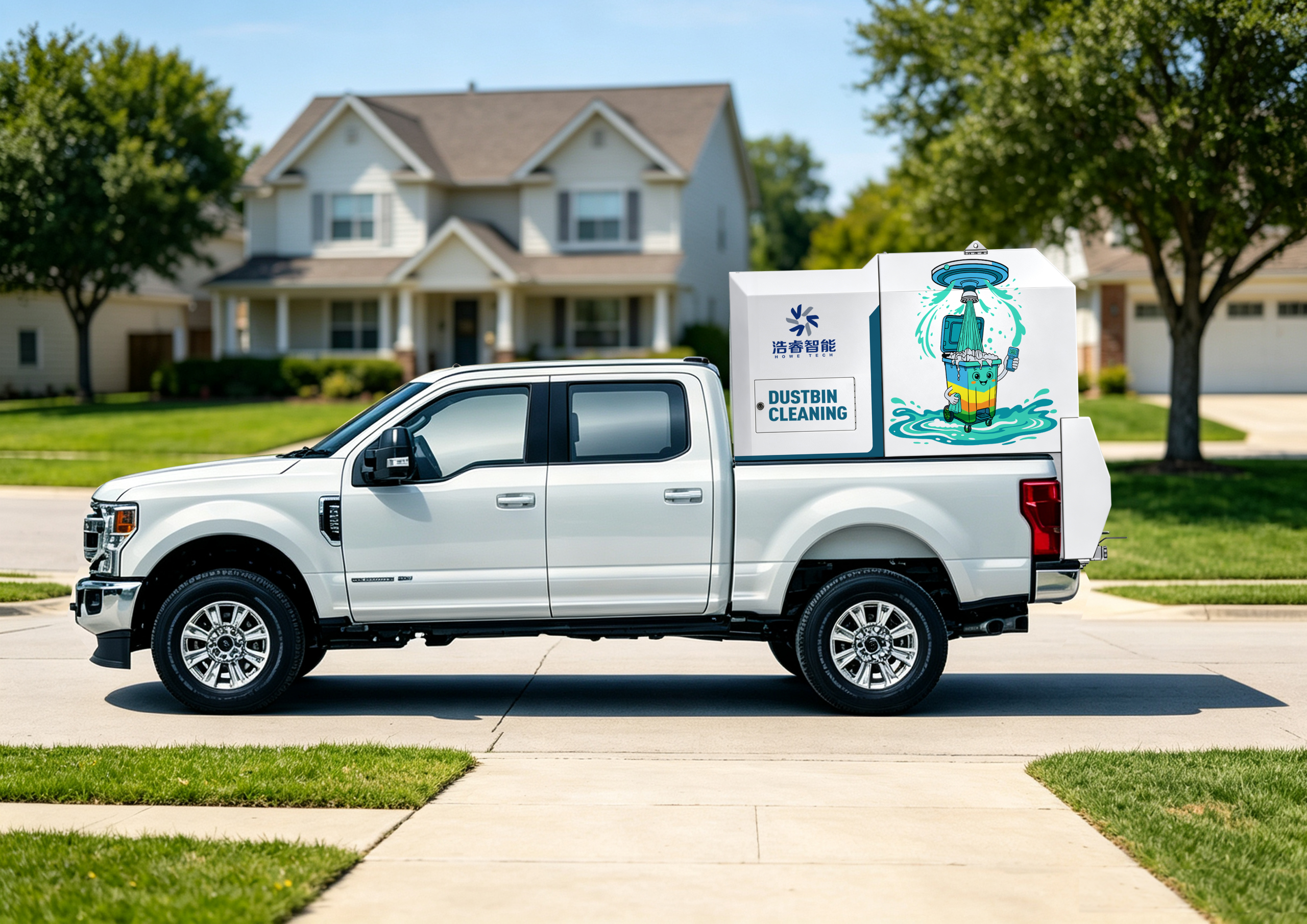

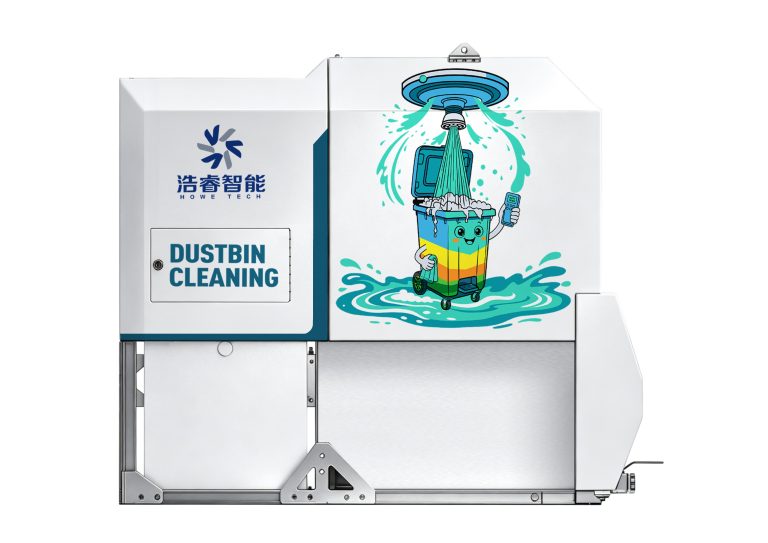

本设备为皮卡货厢车载式上装，可直接安装于皮卡后货厢使用。整机主要由高压清洗主机、清水箱、污水箱、高压喷水枪、旋转清洗喷头、液压动力单元、垃圾桶翻转机构、清洗机构、启动电瓶、操作控制面板等部件构成。
柴油发动机驱动高压水泵，电启动方式，DC12V 蓄电池供电；设备采用柴油燃油加热，升温速度快、热效率高。
设备标配带卷盘式手持高压喷水枪，可兼顾地面污渍冲洗以及其他物件辅助清洗作业。
主要结构配置
1、结构组成

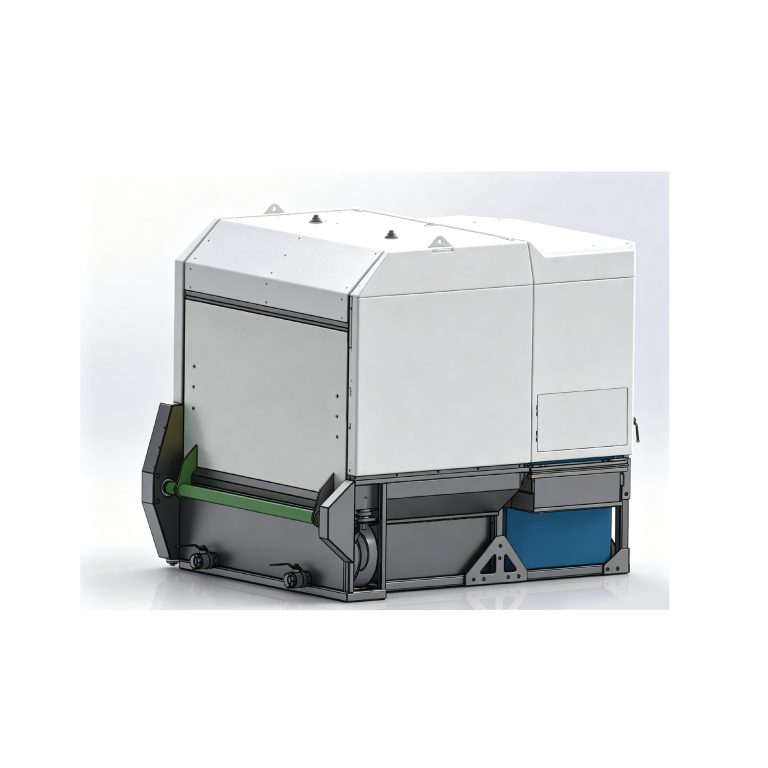

CHR01QXP 垃圾桶清洗机整套设备包含皮卡底盘、高压清洗主机、清水箱、污水池、高压喷水枪、旋转喷头、液压动力单元、垃圾桶翻转机构、燃油箱、启动电瓶、控制面板。
清水箱储存清洗作业用水；污水池收纳清洗产生的污水与污物，污水池尾部配置 2 个排污球阀，用于污水排放。
皮卡底盘货厢安装要求：货厢长度≥1500mm，宽度≥1500mm，底盘载质量≥1000kg。
2、作业性能

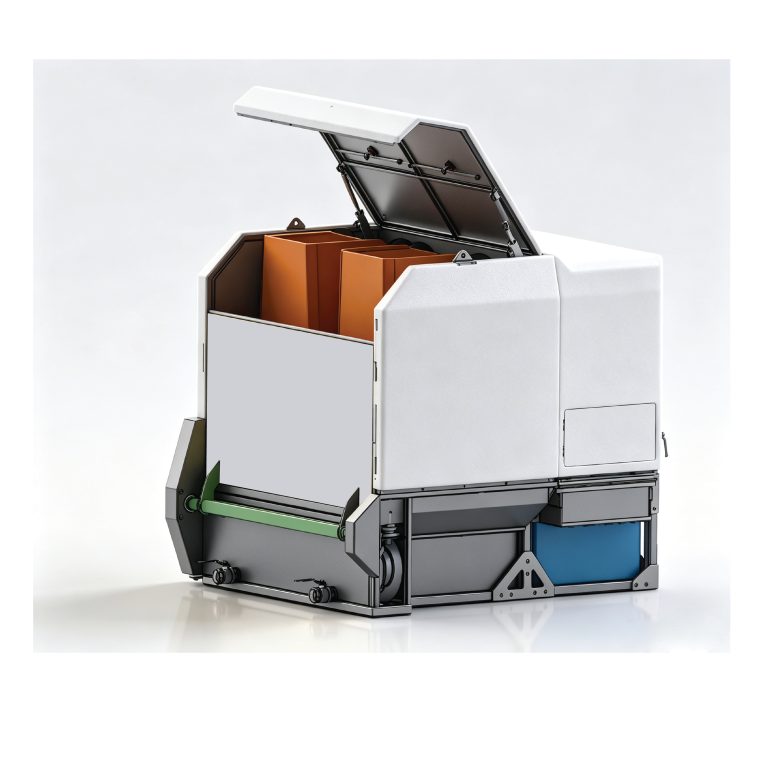

CHR01QXP 皮卡车载式垃圾桶清洗机，是山东浩睿智能科技有限公司自主研发的环卫清洗装备，采用全封闭清洗仓设计，垃圾桶全部置于仓内完成内外清洗，污水在仓内集中回收，有效避免污水飞溅外溢。

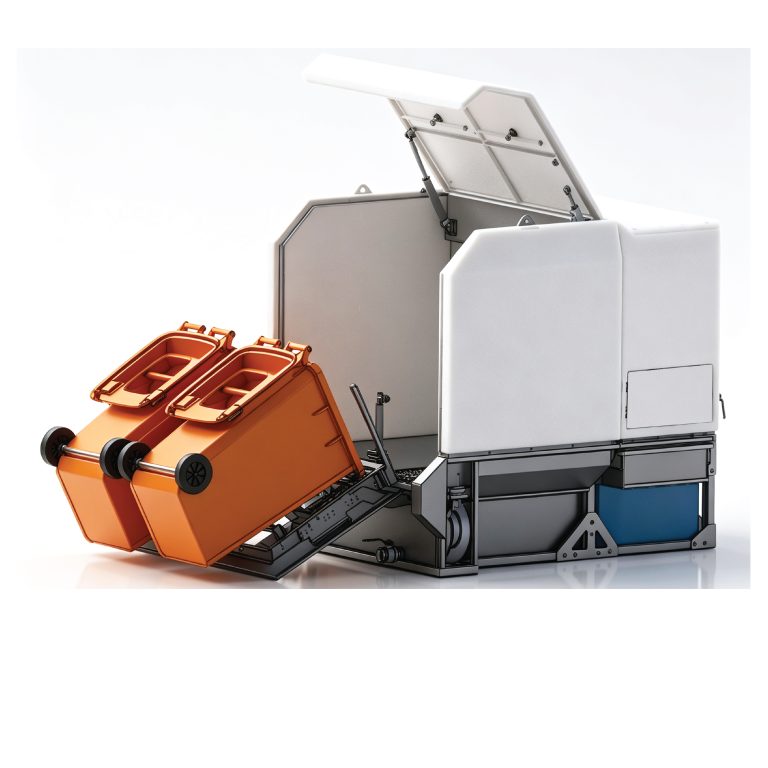

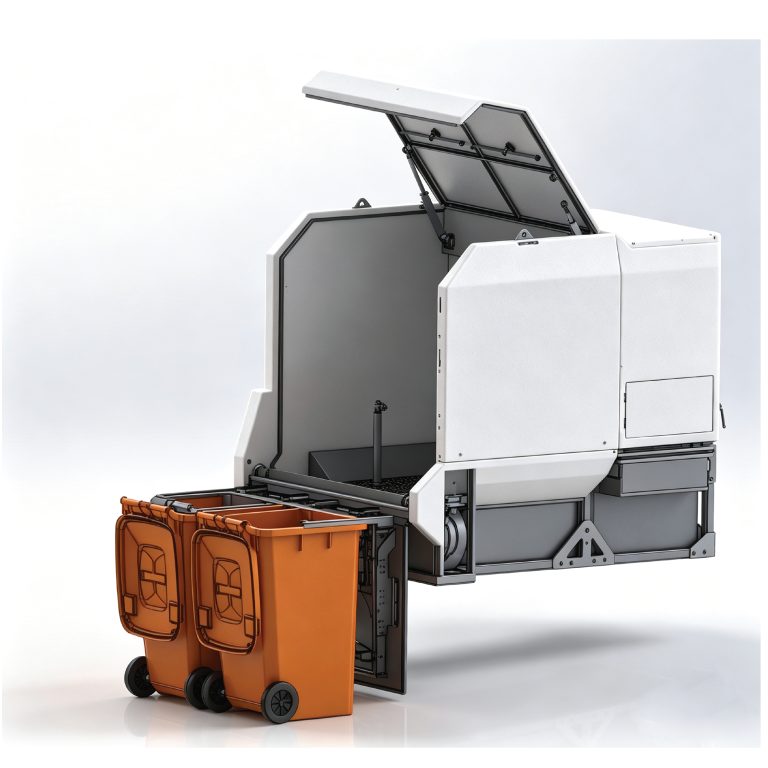

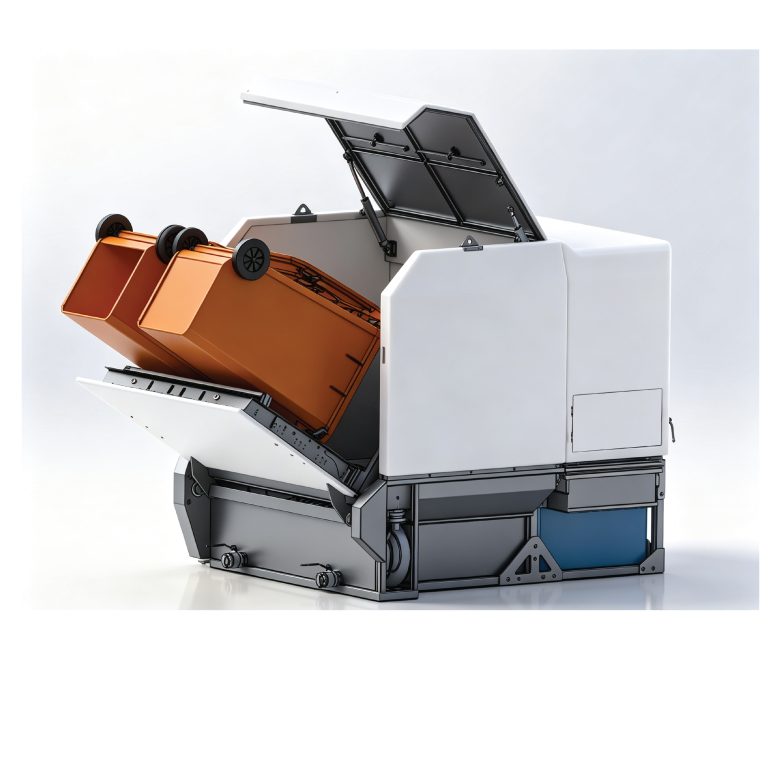

作业时，翻转机构将垃圾桶翻入封闭清洗仓。桶内部由 2 组旋转喷头实现 360° 高压冲洗；桶体外表面，由仓盖上 2 组自旋转喷杆实施高压喷淋清洗。
适配清洗规格：可同时清洗 2 只 120L/240L 塑料垃圾桶；支持高温高压水洗、蒸汽清洗两种作业模式。
利用高压水流及高温水气流对污物进行冲刷清洗，主要适配 120L、240L标准塑料垃圾桶清洗作业。
| 项目 | 参数 |
| 清水箱容积 | 0.5 m³ |
| 污水池容积 | 0.3 m³ |
| 柴油机功率 | 12 HP |
| 水泵额定压力 | 15 MPa |
| 最大流量 | 15 L/min |
| 高温清洗温度 | 60°C–90°C |
| 蒸汽清洗温度 | 120°C–150°C |
| 水枪接管长度 | 10 m |
| 上装设备尺寸 | 2000*1616*1800 mm |
| 上装总质量 | 750kg（不含柴油重量和清水重量） |
| 工作电压 | DC12V |
| 电瓶容量 | 120Ah |
皮卡车的技术参数要求：
1、皮卡车货箱尺寸长≥1500mm，宽≥1500mm
2、皮卡车最大载质量：不小于1000kg
